Product Summary


  • Passive and Tri-Amp Options

  • Flexible Orientation

  • Neodymium HF Driver










The JBL Professional PD6322/43 Passive/Tri-Amp Three-Way Full-Range Loudspeaker in black is a versatile and high-performance audio solution designed to deliver exceptional sound quality in a variety of professional installations. With a focus on clear high-frequency projection, extended low-frequency response, and minimal distortion even at high drive levels, this loudspeaker is well-suited for demanding environments such as performing arts venues, auditoriums, houses of worship, live music venues, nightclubs, sports facilities, and theme parks.

Key Features:

  1. Driver Configuration: The PD6322/43 features a robust configuration including two JBL 2206H 12" Vented Gap Cooled (VGC) low-frequency transducers with 4" voice coils, a CMCD-82H 8" cone midrange compression driver equipped with a 3" voice coil, and a 2432H 1.5" exit compression driver with a 3" voice coil. This comprehensive arrangement covers a wide frequency range and ensures high-quality audio reproduction.

  2. Enhanced Low-Frequency Extension: The two high-power 12" transducers are placed in a compact slot-loaded configuration to provide extended low-frequency response down to 40 Hz. This setup contributes to rich bass reproduction and a satisfying audio experience.

  3. High-Power Cone Midrange Compression Driver (CMCD): The CMCD-82H midrange compression driver, along with its driver/phasing plug assembly, is engineered for high sensitivity and continuous SPL capability, all while maintaining low distortion, extended bandwidth, and improved phase coherence.

  4. Neodymium HF Driver: A large-format neodymium high-frequency driver ensures clear and intelligible high-frequency projection, delivering intricate details and sharp clarity in the audio.

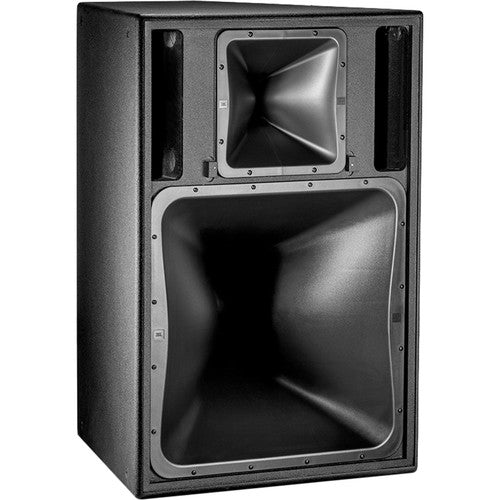

  5. Progressive Transition (PT) Waveguides: The speaker incorporates large PT waveguides that offer consistent pattern control, reduced distortion at high SPL levels, and a smooth frequency response. These waveguides are instrumental in maintaining accurate sound dispersion across the listening area.

  6. Flexible Orientation: The two PT waveguides are rotatable, allowing the PD6322/43 to be used either in a vertical or horizontal configuration, depending on the installation requirements.

  7. Passive and Tri-Amp Options: The speaker provides flexibility in its operational modes. It can perform as either a tri-amp or bi-amp (passive mid-high) cabinet, with the option to switch between these crossover modes as needed.

  8. Crossover Network: The loudspeaker employs a sophisticated steep-slope passive mid/high crossover network. This network ensures seamless frequency separation, contributing to the overall clarity and precision of the audio output.


In summary, the JBL Professional PD6322/43 Passive/Tri-Amp Three-Way Full-Range Loudspeaker is designed to excel in professional audio installations that demand superior sound quality and versatility. With its comprehensive driver setup, advanced waveguides, and flexible operational modes, it is well-equipped to provide exceptional audio performance in a range of challenging environments.







JBL PD6322/43 Passive/Tri-Amp Three-Way Full-Range Loudspeaker (Black)

SKU: PD632243 | UPC: 691991014703
Authorized Dealer Authorized JBL Dealer
Manufacturer Warranty Authorized dealer coverage
Expert Support Pre- and post-sale assistance

$8,400.00

BACK 2 SCHOOL SALE | additional discount in cart
Request a Quote
JBL PD6322/43 Passive/Tri-Amp Three-Way Full-Range Loudspeaker (Black) $8,400.00
In Stock Current availability for this model
Free Ground Shipping On qualifying orders to the lower 48 states
Project & Volume Pricing Special pricing available for larger orders
Education & Government Purchase Orders Accepted for qualified organizations
Financing Available with Shop Pay
Special Pricing Available Education • Government • Nonprofits • Corporate • Volume Orders
✓ Tax-Exempt Purchasing Available

Key Features

  • <ul>\n <li>Passive and Tri-Amp Options</li>\n <li>Flexible Orientation</li>\n <li>Neodymium HF Driver</li>\n</ul>

Technical Details

Specifications

General
Enclosure Type
Horn / Folded Horn Loudspeaker
Total Power Capacity
Passive: 4800 W Peak (at 4 Ohms) 1200 W Peak (at 4 Ohms) Tri-Amp: 6400 W Peak 1400 W Peak 300 W Peak
System Impedance
HF: 1 x 8 Ohms (Tri-Amp) MF: 1 x 8 Ohms (Tri-Amp) LF: 2 x 8 Ohms (Tri-Amp)
Drivers
HF Driver
1 x 1.5" / 38.1 mm Rotatable Horn Aluminum Compression Driver with 1.5" / 38.1 mm Throat
HF Voice Coil
4" / 101.6 mm
MF Driver
1 x 8" / 203.2 mm Horn-Loaded Cone Compression Driver
LF Driver
2 x 12" / 304.8 mm Woofer
LF Voice Coil
3" / 76.2 mm
Magnet
Neodymium
Performance
Frequency Range
41 Hz to 18 kHz -10 dB
Frequency Response
49 Hz to 16 kHz ±3 dB
Maximum SPL
142 dB SPL (Passive) 134 dB SPL (LF) 143 dB SPL (MF, Tri-Amp) 141 dB SPL (HF, Tri-Amp)
Coverage Angle
40° H x 30° V (Rotatable Horn)
Directivity
24.1 dB (Directivity/Q Factor) 16 dB (Directivity Index)
Speaker Sensitivity
Passive: 111 dB SPL LF/Tri-Amp: 96 dB SPL MF/Tri-Amp: 112 dB SPL HF/Tri-Amp: 116 dB SPL
Connectivity
Audio I/O

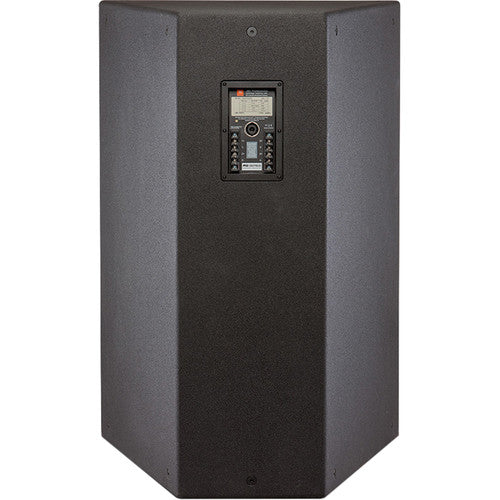

1 x speakON NL8 Speaker Input (Lockable) 1 x Barrier Strip Speaker Input/Thru
Signal Processing
Crossover
1.7 kHz (Passive)
Physical
Mounting
20 x M10 (Bottom, Each Side, Rear, Top)
Environmental Protection
None
Construction Material

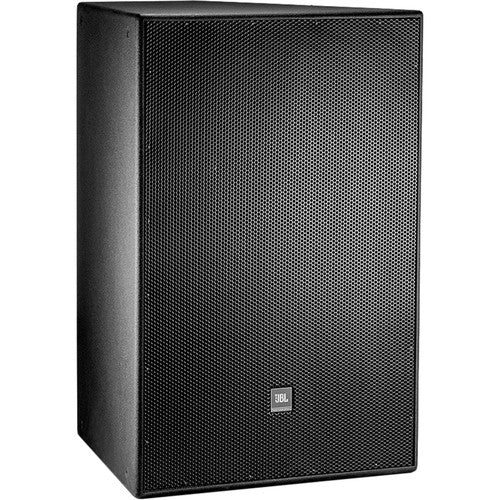

Metal Grille, Plywood
Dimensions
39 x 26.5 x 35.3" / 990.6 x 673.1 x 896.6 mm
Weight
192 lb / 87.1 kg
