Product Summary


  • Tri-Amp and Bi-Amp Capabilities

  • Sophisticated Crossover Network

  • Neodymium HF Driver

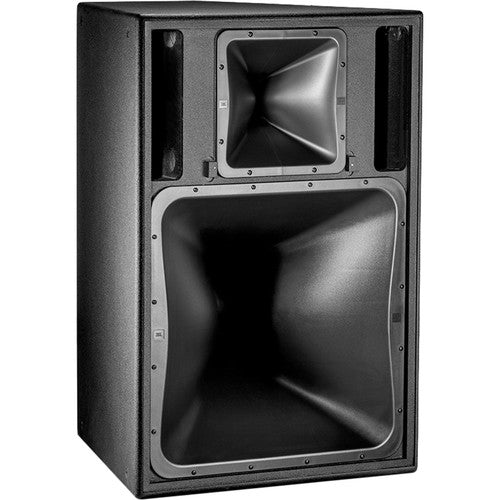

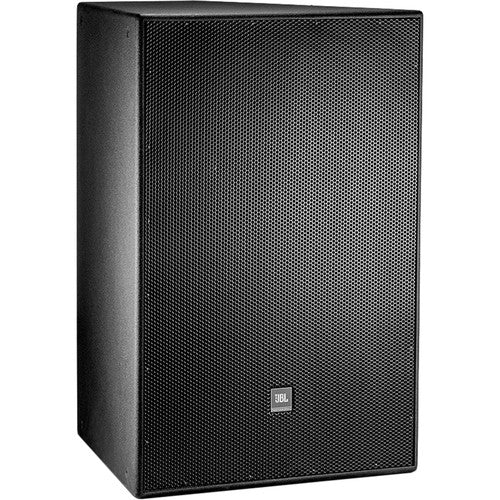

The black JBL Professional PD6322/43 Passive/Tri-Amp Three-Way Full-Range Loudspeaker is a versatile and high-performance audio solution tailored for professional installations demanding exceptional sound quality. With its capacity to deliver precise high-frequency projection, extended low-frequency response, and minimal distortion even at high drive levels, this loudspeaker proves ideal for various settings, including performing arts facilities, theatrical sound design, auditoriums, houses of worship, live music venues, nightclubs, sports facilities, and theme parks.

Key Features:

  1. Advanced Driver Configuration: The PD6322/43 features a comprehensive setup consisting of two JBL 2206H 12" Vented Gap Cooled (VGC) low-frequency transducers with 4" voice coils, a CMCD-82H 8" cone midrange compression driver equipped with a 3" voice coil, and a 2432H 1.5" exit compression driver with a 3" voice coil. This combination enables the loudspeaker to cover a broad frequency spectrum while maintaining high-quality audio reproduction.

  2. Enhanced Low-Frequency Extension: Utilizing two high-power 12" transducers in a compact slot-loaded configuration, the PD6322/43 achieves extended low-frequency response down to 40 Hz. This design contributes to robust bass delivery and an immersive audio experience.

  3. High-Power Cone Midrange Compression Driver (CMCD): The CMCD-82H midrange compression driver features a driver/phasing plug assembly that offers high sensitivity and continuous SPL capability. This arrangement ensures reduced distortion, extended bandwidth, and improved phase coherence for superior midrange audio reproduction.

  4. Neodymium HF Driver: Equipped with a large-format neodymium high-frequency driver, the loudspeaker provides clear and intelligible high-frequency projection, offering detailed and precise sound reproduction.

  5. Progressive Transition (PT) Waveguides: Featuring large PT waveguides, the loudspeaker guarantees consistent pattern control across the listening area. These waveguides minimize distortion at high sound pressure levels and contribute to a smooth frequency response.

  6. Flexible Orientation: The PD6322/43 includes rotatable mid- and high-frequency waveguides, allowing the loudspeaker to be deployed in either horizontal or vertical orientations, according to the installation requirements.

  7. Tri-Amp and Bi-Amp Capabilities: With the ability to operate as either a tri-amp or bi-amp (passive mid-high) cabinet, the loudspeaker provides versatility in its operational modes, offering the flexibility to adapt to various audio setups.

  8. Sophisticated Crossover Network: The speaker employs a sophisticated steep-slope passive mid/high crossover network. This network ensures seamless frequency separation, contributing to the overall clarity and precision of the audio output.


In summary, the JBL Professional PD6322/43 Passive/Tri-Amp Three-Way Full-Range Loudspeaker in black is designed to excel in demanding professional audio installations, providing exceptional sound quality and adaptability. With its comprehensive driver arrangement, advanced waveguides, and versatile operational modes, it is well-suited to deliver impressive audio performance across a range of challenging environments.

JBL PD6322/43-WH Passive/Tri-Amp Three-Way Full-Range Loudspeaker (Black)

SKU: PD632243WH | UPC: 691991014710
Authorized Dealer Authorized JBL Dealer
Manufacturer Warranty Authorized dealer coverage
Expert Support Pre- and post-sale assistance

$8,400.00

BACK 2 SCHOOL SALE | additional discount in cart
Request a Quote
JBL PD6322/43-WH Passive/Tri-Amp Three-Way Full-Range Loudspeaker (Black) $8,400.00
In Stock Current availability for this model
Free Ground Shipping On qualifying orders to the lower 48 states
Project & Volume Pricing Special pricing available for larger orders
Education & Government Purchase Orders Accepted for qualified organizations
Financing Available with Shop Pay
Special Pricing Available Education • Government • Nonprofits • Corporate • Volume Orders
✓ Tax-Exempt Purchasing Available

Key Features

  • <ul>\n <li>Tri-Amp and Bi-Amp Capabilities</li>\n <li>Sophisticated Crossover Network</li>\n <li>Neodymium HF Driver</li>\n</ul>

Technical Details

Specifications

General
Enclosure Type
Horn / Folded Horn Loudspeaker
Total Power Capacity
Passive: 4800 W Peak (at 4 Ohms) 1200 W Peak (at 4 Ohms) Tri-Amp: 6400 W Peak 1400 W Peak 300 W Peak
System Impedance
HF: 1 x 8 Ohms (Tri-Amp) MF: 1 x 8 Ohms (Tri-Amp) LF: 2 x 8 Ohms (Tri-Amp)
Drivers
HF Driver
1 x 1.5" / 38.1 mm Rotatable Horn Aluminum Compression Driver with 1.5" / 38.1 mm Throat
HF Voice Coil
4" / 101.6 mm
MF Driver
1 x 8" / 203.2 mm Horn-Loaded Cone Compression Driver
LF Driver
2 x 12" / 304.8 mm Woofer
LF Voice Coil
3" / 76.2 mm
Magnet
Neodymium
Performance
Frequency Range
41 Hz to 18 kHz -10 dB
Frequency Response
49 Hz to 16 kHz ±3 dB
Maximum SPL
142 dB SPL (Passive) 134 dB SPL (LF) 143 dB SPL (MF, Tri-Amp) 141 dB SPL (HF, Tri-Amp)
Coverage Angle
40° H x 30° V (Rotatable Horn)
Directivity
24.1 dB (Directivity/Q Factor) 16 dB (Directivity Index)
Speaker Sensitivity
Passive: 111 dB SPL LF/Tri-Amp: 96 dB SPL MF/Tri-Amp: 112 dB SPL HF/Tri-Amp: 116 dB SPL
Connectivity
Audio I/O

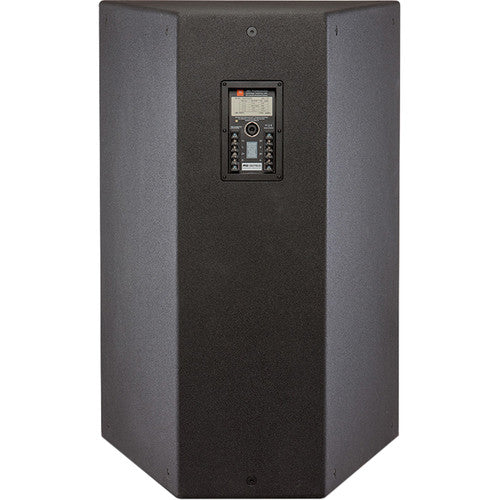

1 x speakON NL8 Speaker Input (Lockable) 1 x Barrier Strip Speaker Input/Thru
Signal Processing
Crossover
1.7 kHz (Passive)
Physical
Mounting
20 x M10 (Bottom, Each Side, Rear, Top)
Environmental Protection
None
Construction Material
Metal Grille, Plywood
Dimensions
39 x 26.5 x 35.3" / 990.6 x 673.1 x 896.6 mm
Weight
192 lb / 87.1 kg
